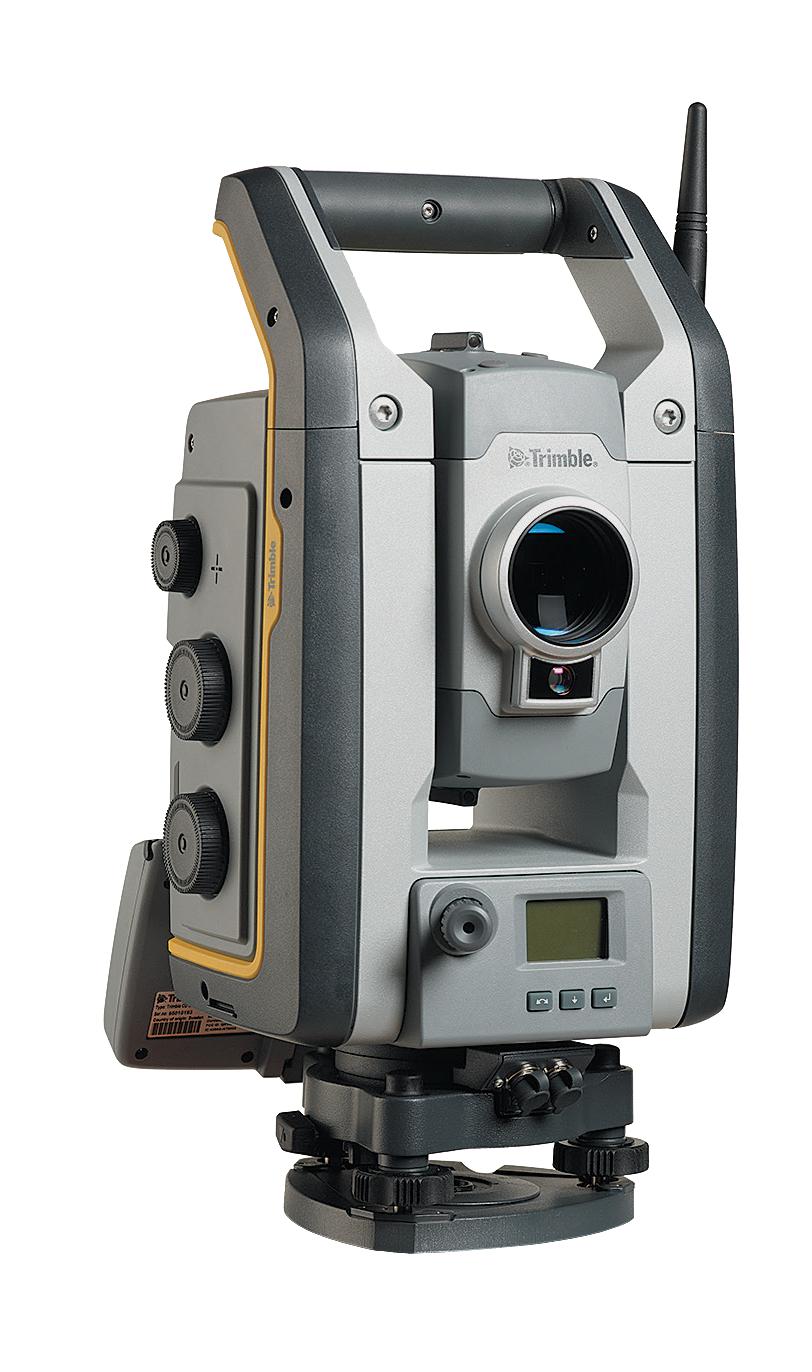

Trimble S7 全站儀
上傳時間：2019-3-25 點擊人氣：2898
強大的一體化解決方案，可完成測繪、成像和3D掃描
改進的Trimble VISION技術，用于視頻智能控制、場景記錄和攝影測量
Locate2Protect實時設備管理
Trimble DR Plus，可實現長測程和特優精度直觀的Trimble Access外業軟件
Trimble Business Center內業軟件，用于快速數據處理
與Trimble V10影像流動站和GNSS接收機無縫整合
- 性能特點
- 技術參數
- 相關下載
Trimble S7全站儀配置
最具生產效率的全站儀
Trimble? S7全站儀將掃描、成像和測繪組合到功能強大的一套解決方案中。現在，您在作業工地只需要一臺儀器，便可捕獲所有數據。通過Trimble S7、Trimble Access?外業軟件和Trimble Business Center內業軟件，創建3D模型、高精度可視工地文檔、點云，還有更多。
Trimble S7是高效測繪的終極版系統，您可以用它應對任何情形，并提高外業生產率。SureScan?、Trimble VISION?、FineLock?和DRPlus技術以及很多其它功能組合在一起，意味著您將能比以往更快地采集更精確的數據。
集成3D掃描
Trimble SureScan技術節省了外業和內業的工作時間?，F(xiàn)在，您每天都可以靈活地進行功能豐富的掃描。高效捕獲您需要的信息，以創建數字地形模型(DTM)，執行體積計算，進行比傳統測量方法更快的地形測量。SureScan技術通過聚焦于要采集的恰當點，而不是更多的點，使您更快地采集和處理數據。
改進的Trimble VISION技術
有了Trimble VISION技術，您可以借助控制器的實時視頻影像指導測量，并且從捕獲的影像中創建多種類型的交付成果。您只需要點擊一下，便可自由的捕獲棱鏡或免棱鏡測量數據，簡單高效。在外業，快速記錄工地?cái)?shù)據并直接把注釋添加到圖片上，確保您決不會錯過關鍵信息。回到內業，您可以為測量目的而使用Trimble VISION數據，您也可以為提交更清晰的交付成果而處理360度全景影像和高動態范圍(HDR)影像。
Trimble DR Plus的卓越精度
測距技術無需棱鏡便可提供擴展范圍的直接反射(Direct Reflex?)測量。現在，您可以用較少的儀器安置次數測量更遠的距離，并且增強了掃描的性能效果。與流暢靜默的MagDrive?伺服技術結合，為快速測量創建了無與倫比的能力，而不會影響精度。
鎖定目標點
借助Trimble SurePoint?，可以減少瞄準誤差，避免代價高昂的重測，并使您對測量結果放心。Trimble S7全站儀始終照準目標，可使因刮風、操作、下沉等因素引起的不必要的儀器移動自動得到糾正，確保每一次操作都能精確地瞄準和測量。憑借獨特的MultiTrack?技術和目標ID功能，測量員可以選擇被動或主動目標類型，以最好地適應作業現場條件，放心地尋找和鎖定正確的目標。
管理資產
借助Trimble Locate2Protect技術，您在任何時候都知道您的全站儀是在哪里。您可以看到任何給定時間內您的儀器所在的位置。如果儀器離開了作業現場或者經歷了意外撞擊或被濫用，您會收到報警。
Trimble InSphere? Equipment Manager允許您查看設備使用情況并且實時更新固件、軟件和維修要求。借助Trimble Locate2Protect和InSpher Equipment Manager，您可以輕松地知曉您的設備是否最新以及它應當在什么地方。
強大的外業和內業軟件
您可以從安裝了性能豐富直觀的Trimble Access外業軟件的多款天寶控制器中選擇您需要的一款。簡化順暢的工作流程(例如：道路、公用設施和管道)能夠引導測量員完成多種類型的常規項目，使他們心無旁騖地快速完成任務。您還可以定制Trimble Access工作流程，以滿足您的不同需要。
回到辦公室，可信賴的Trimble Business Center軟件能夠幫助您在一套軟件解決方案中檢查、處理和平差您的光學數據和GNSS數據。
同軸激光指示器..........................................................................2類激光
工作溫度..........................................................................–20oC～+50oC
防塵防水...................................................................................IP65
通訊......................................................2.4GHz，USB，串口，藍牙(Bluetooth?)10
安全性...........................................................雙層密碼保護，Locate2Protect11
自動鎖定和機器人型測繪
自動鎖定和機器人型測程6
被動棱鏡.............................................................................500–700米
Trimble MultiTrack目標....................................................................800米
Trimble ActiveTrack 360目標...............................................................500米
自動鎖定瞄準精度(在200米位置處，標準偏差)5
被動棱鏡.................................................................................<2毫米
Trimble MultiTrack目標...................................................................<2毫米
Trimble ActiveTrack 360目標..............................................................<2毫米
最短搜索..............................................................................距離0.2米
內置/外置電臺類型........................................................2.4GHz，跳頻，擴頻電臺
搜索時間(典型情況下)7...................................................................2–10秒
精鎖
瞄準精度(在300米位置處，標準偏差)6.......................................................<1毫米
到被動棱鏡測距(最短-最長)6..........................................................20米–700米
最小棱鏡間隔(在200米位置處)...............................................................0.8米
GPS搜索/地理鎖定
GPS搜索/地理鎖定..........................................................................360度
或定義的水平和垂直搜索窗口
獲取解時間12............................................................................15–30秒
重新獲取目標時間............................................................................<3秒
測程..................................................................自動鎖定和機器人型測程限制
1 標準偏差(根據ISO17123-4)。
2 目標顏色、大氣條件和掃描角度將會影響測程。
3 柯達灰度卡，類別編號：E1527795。
4 目標的形狀、材質與顏色、網格的大小以及到目標的距離和角度將會影響速度。
5 標準晴朗天氣：無霧，陰天或溫和陽光，少許熱流光。
6 測距和精度取決于大氣條件、棱鏡尺寸和背景輻射。
7 取決于選擇的搜索窗口尺寸。
8 遠程操作，每秒0.5幀。
9 在–20oC時的性能是+20oC時的75%。
10 藍牙類型的核準情況視具體國家而定。
11 功能和可用性取決于具體區域。
12 獲得解的時間取決于解的幾何分布和GPS位置的質量。
,
性能
角度測量
傳感器類型................................................................帶對徑讀數的絕對編碼器
精度(基于DIN 18723的標準偏差).......1" (0.3 mgon)、2" (0.6 mgon)、3" (1.0 mgon) 或 5" (1.5 mgon)
顯示(最小讀數) .................................................................0.1”(0.01 mgon)
自動水準補償器
類型..................................................................................雙軸置中
精度..........................................................................0.5”(0.15 mgon)
范圍.......................................................................±5.4’(±100 mgon)
距離測量
精度(ISO)
棱鏡模式
標準1...........................................................................1 mm + 2 ppm
精度(RMSE)
棱鏡模式
標準............................................................................2 mm + 2 ppm
跟蹤............................................................................4 mm + 2 ppm
DR模式
標準............................................................................2 mm + 2 ppm
跟蹤............................................................................4 mm + 2 ppm
擴展測程.......................................................................10 mm + 2 ppm
測量時間
棱鏡模式
標準.....................................................................................1.2秒
跟蹤.....................................................................................0.4秒
DR模式
標準.....................................................................................1-5秒
跟蹤.....................................................................................0.4秒
測程
棱鏡模式5, 6
單棱鏡.................................................................................2,500米
單棱鏡長測程模式.............................................................5,500米(最長測程)
最短可能測程.............................................................................0.2米
DR模式
反射箔片(20毫米)......................................................................1,000米
最短可能測程..............................................................................1米
DR擴展測程模式
白色卡(90%反射)3......................................................................2,200米
掃描
范圍2, 3..............................................................................1米–250米
速度4...............................................................................可達15點/秒
最小點間隔...............................................................................10毫米
標準偏移.......................................................................1.5毫米 @ ≤50米
單3D點精度...................................................................10毫米 @ ≤150米
EDM規格參數(DR PLUS)
光源...............................................................脈沖激光二極管905nm，1類激光
光束發散度
水平..................................................................................2cm/50m
垂直..................................................................................4cm/50m
系統規格參數
水準
三角基座圓水準器.........................................................................8'/2mm
LC顯示屏電子雙軸水準器分辨率.....................................................0.3" (01 mgon)
伺服系統
MagDrive伺服技術 ...............................................內置伺服/角度傳感器電磁直接驅動
旋轉速度...............................................................................115度/秒
旋轉時間(正鏡至倒鏡)......................................................................2.6秒
定位速度(180度)...........................................................................2.6秒
制動和慢速運動...............................................................伺服驅動，無限微調
對中
對中系統..........................................................................Trimble 3-pin
光學對中器.......................................................................內置光學對中器
放大倍數/對焦距離...........................................................2.3倍/0.5米–無限遠
望遠鏡
放大倍數...................................................................................30倍
孔徑.....................................................................................40毫米
視場........................................................................26米(在100米位置處)
對焦距離...........................................................................15米–無限遠
照明十字線.........................................................................可變(10步長)
自動對焦...................................................................................標準
相機
芯片.........................................................................彩色數字影像傳感器
分辨率.........................................................................2048 x 1536 像素
焦距.....................................................................................23毫米
景深................................................................................3米–無限遠
視場..............................................................................16.5°x 12.3°
數字變焦....................................................................4段(1x、2x、4x、8x)
曝光..............................................................................點、HDR、自動
亮度.................................................................................用戶可定義
影像存儲可達...................................................................2048 x 1536 像素
文件格式...................................................................................JPEG
壓縮率...............................................................................用戶可定義
視頻數據流8..............................................................................5幀/秒
電源
內置電池............................................................可充電鋰電池，11.1V - 5.0Ah
工作時間9
一塊內置電池......................................................................大約6.5小時
三塊內置電池(在多聯電池適配器內)...................................................大約20小時
智能型托架（用一塊內置電池）.........................................................13.5小時
視頻智能型儀器工作時間4
一塊內置電池..........................................................................5.5小時
三塊內置電池(在多聯電池適配器內).......................................................17小時
重量和尺寸
儀器....................................................................................5.5公斤
Trimble CU控制器........................................................................0.4公斤
三角基座................................................................................0.7公斤
內置電池...............................................................................0.35公斤
橫軸高度................................................................................196毫米
其它
